Магнитопроводы Step-Lap

Более тридцати лет назад, усилиями специалистов из компании Westinghouse Electric, была изобретена новая система перекрестного шага, направленная на сокращение затрат. В дизайне магнитопроводов step lap стыковое перекрытие уменьшено почти в три раза по сравнению со стандартным. При этом сдвиг прогрессирует приблизительно на 6 листов, перед новым циклом. В дизайне системы важнейшая роль отведена устройству, в котором углубление в ярме перемещается по длине в зависимости от количества шагов.  Длина центральной ноги остается без изменений.

Магнитопроводы степ лап используются в трансформаторах различной мощности. Сердечники с повышенной точности применяются в разных типах трансформаторах (силовых, тяговых, распределительных, масляных, сухих).

Преимущества

Step lap получила широкое применение за счет следующих преимуществ:

  • Снижение уровня потери магнитопровода;
  • Уменьшение расхода железа;
  • Снижение потерь;
  • Практически полное отсутствие шума;
  • Быстрая сборка;
  • Возможность обработки пластина под определенным углом;
  • Неограниченная длина пластины;
  • Наличие направляющих отверстий для всех пластин.

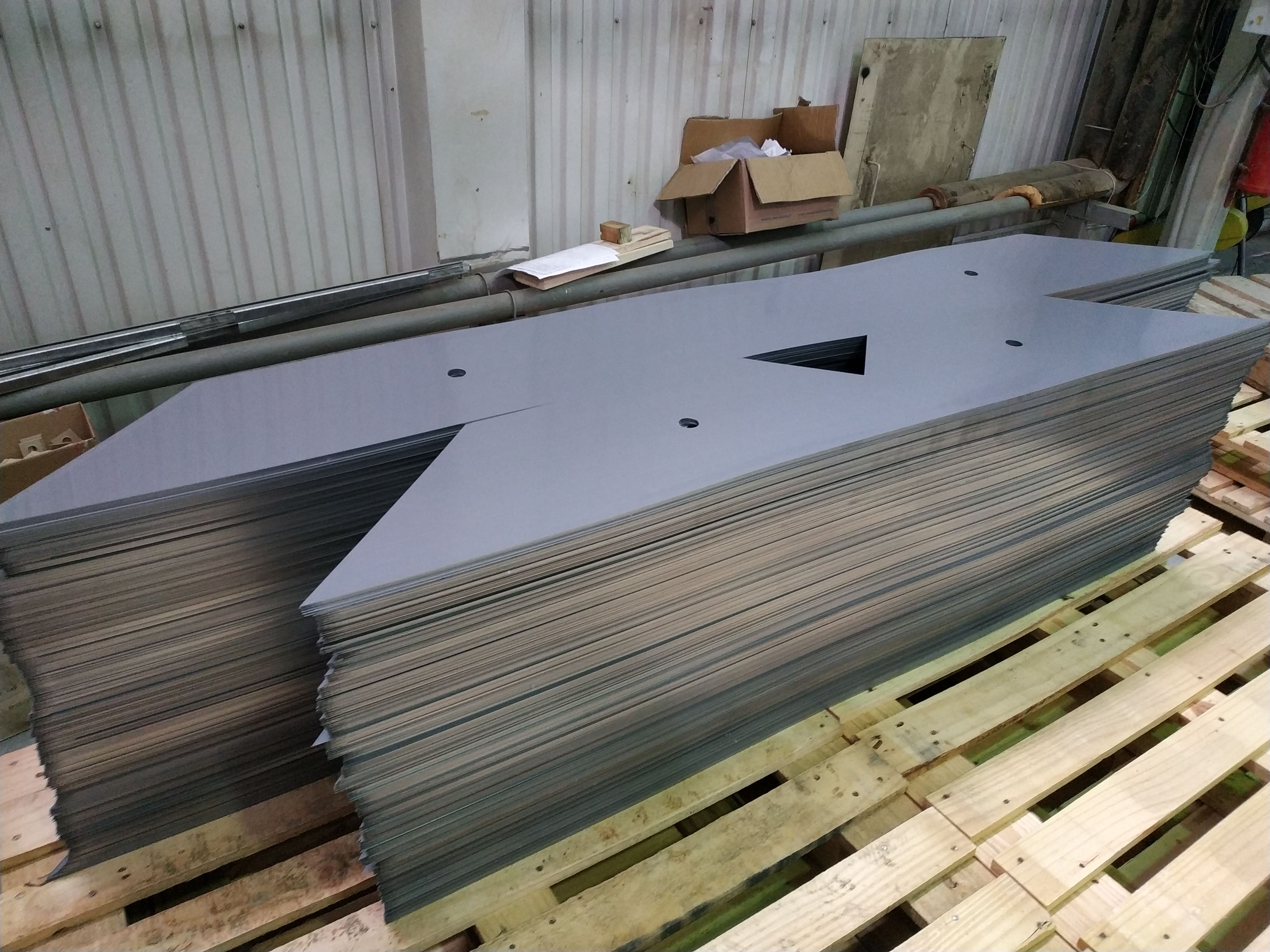

Магнитопровод изготавливается из электротехнической стали, толщина которой варьируется в диапазоне от 0,23 мм до 0,35 мм. Максимально допустимая ширина стали составляет 500 мм.

Используя новейшие линии, существует возможность, по желанию заказчика, изготовить практически любую конфигурацию данного вида продукции:

  • V-образный штамп;
  • Сдвиг в горизонтальной и вертикальной плоскостях с потерями, сведенными к минимуму;
  • Собранная комплектация с креплениями.

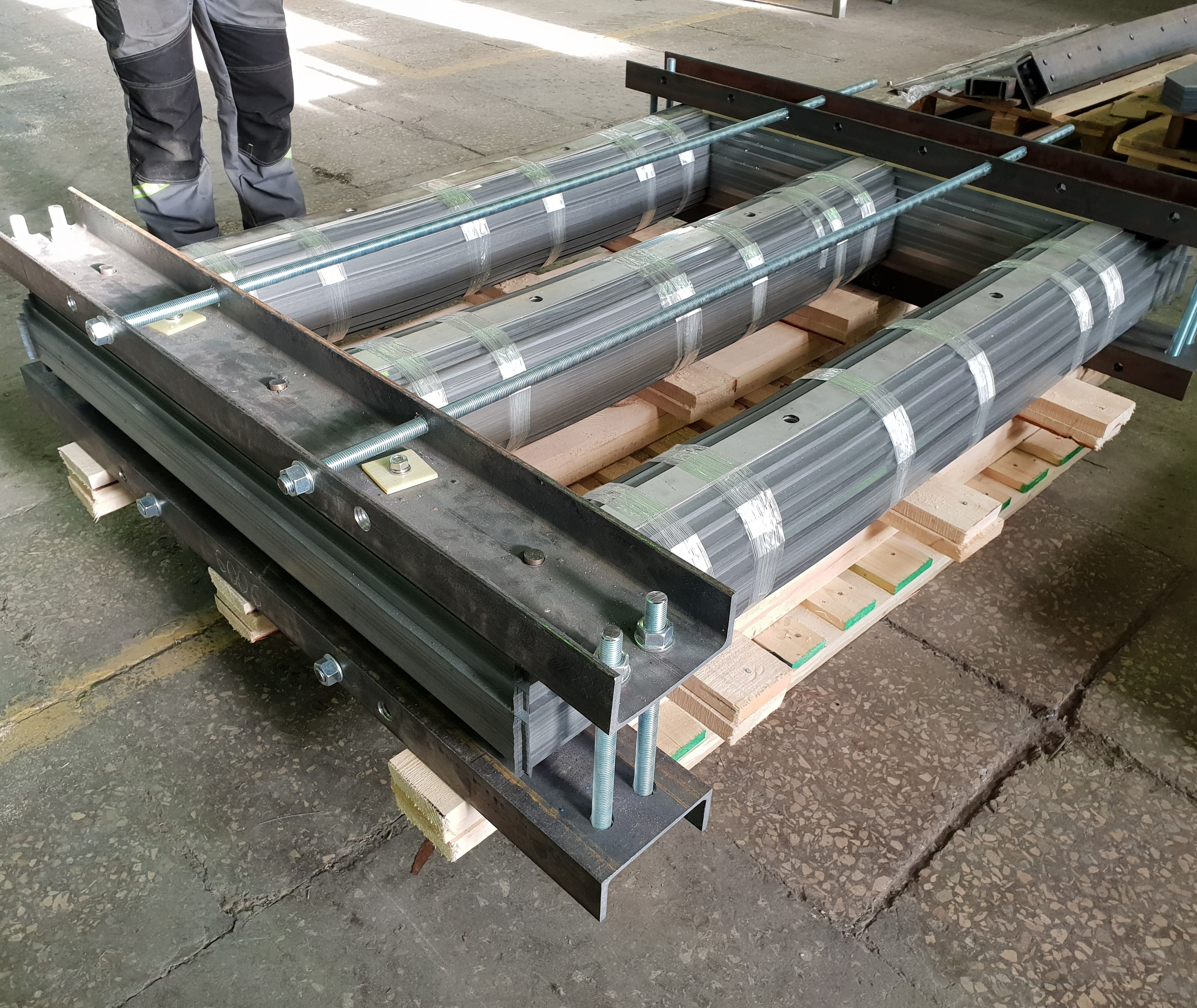

Сечение сердечника выполняется из нескольких ступеней и его форма максимально приближена к окружности. Шум находится на минимальном уровне, благодаря тому, что стальные шпильки, сжимающие пластины сердечника, проходят через него в изолированных трубах.

Параметры выпускаемых изделий:

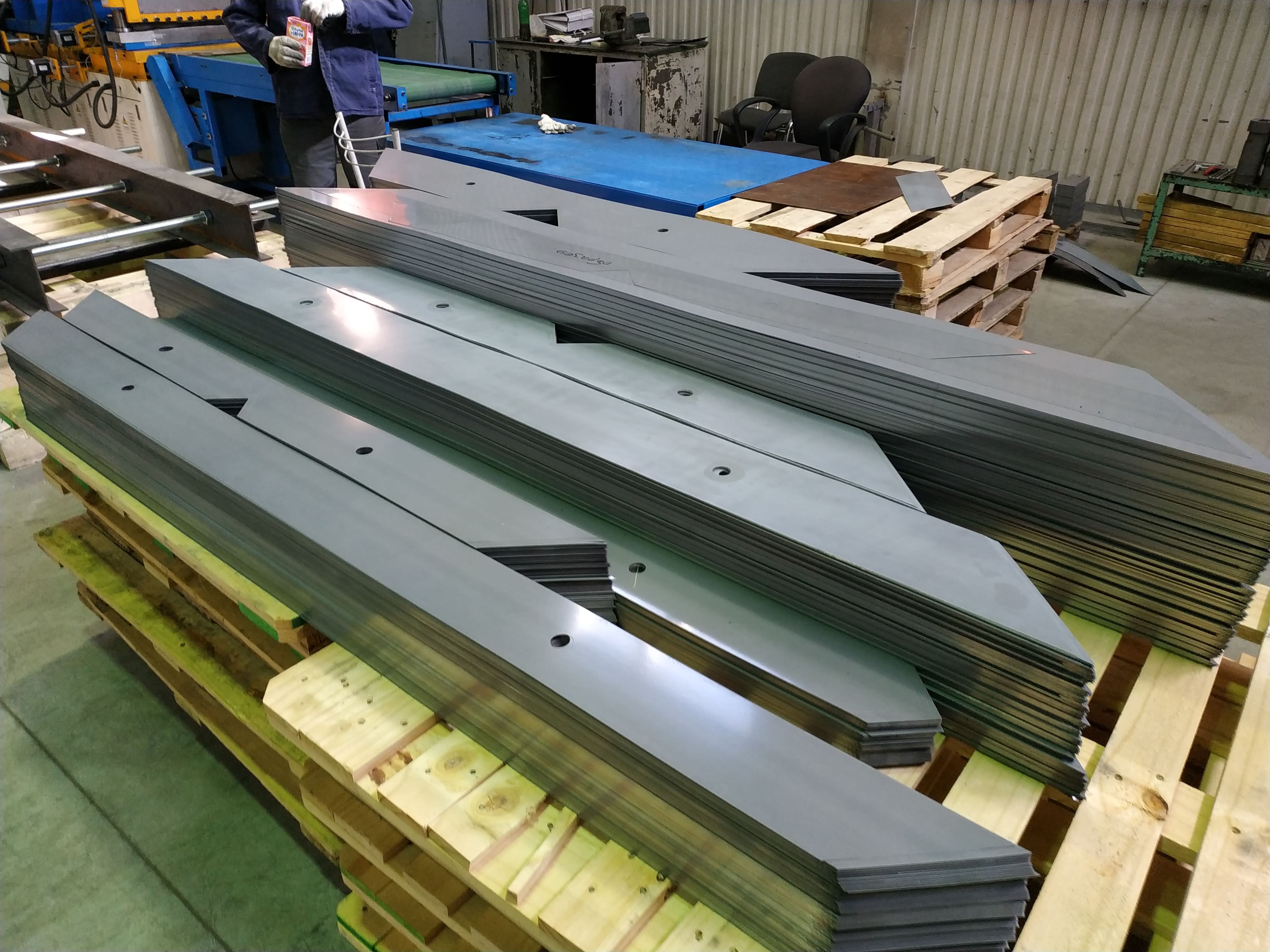

  • Ширина листов магнитопровода от 40 мм до 490 мм. Длина до 4000мм
  • Применяемая стандартно толщина электротехнической стали - 0,3мм (возможно 0,23-0,35)
  • Возможность пробивки отверстий диаметром 10, 11, 13, 15, 16, 17, 20, 26, 30 мм или других по требованию Заказчика
