Витые магнитопроводы
Компания ООО «ЗТМ» изготавливает ленточные магнитопроводы по требованиям заказчика.
Магнитопровод — деталь или комплект деталей, предназначенных для прохождения магнитного потока, возбуждаемого электрическим током, протекающим в обмотках устройств, в состав которых входит магнитопровод. Магнитопроводы являются составными частями электромагнитных схемотехнических элементов: трансформаторов, катушек индуктивности, реле, пускателей, контакторов, а также магнитных головок и запоминающих устройств.
Основные параметры ленточного магнитопровода:
- Материал — электротехническая сталь толщиной 0.1 (для частоты 400 Гц и выше) или 0.3 (для частоты 50 Гц);
- Тип сердечника — тороидальный (тип ОЛ), П – образный (тип ПЛ, ПЛР), Броневой тип (тип ШЛ, ШЛР), для трехфазных систем (ТЛ, ТЛР), а также ступенчатые витые магнитопроводы типа ПЛС, ПЛСР, ТЛС, ТЛСР, ШЛС, ШЛСР;
- Изготавливаем магнитопроводы согласно ТШМФ.757265.001 ТУ или по требованию заказчика.
Таблица 1 – Типы магнитопроводов
| Тип магнитопроводов | Расшифровка типа | Внешний вид |

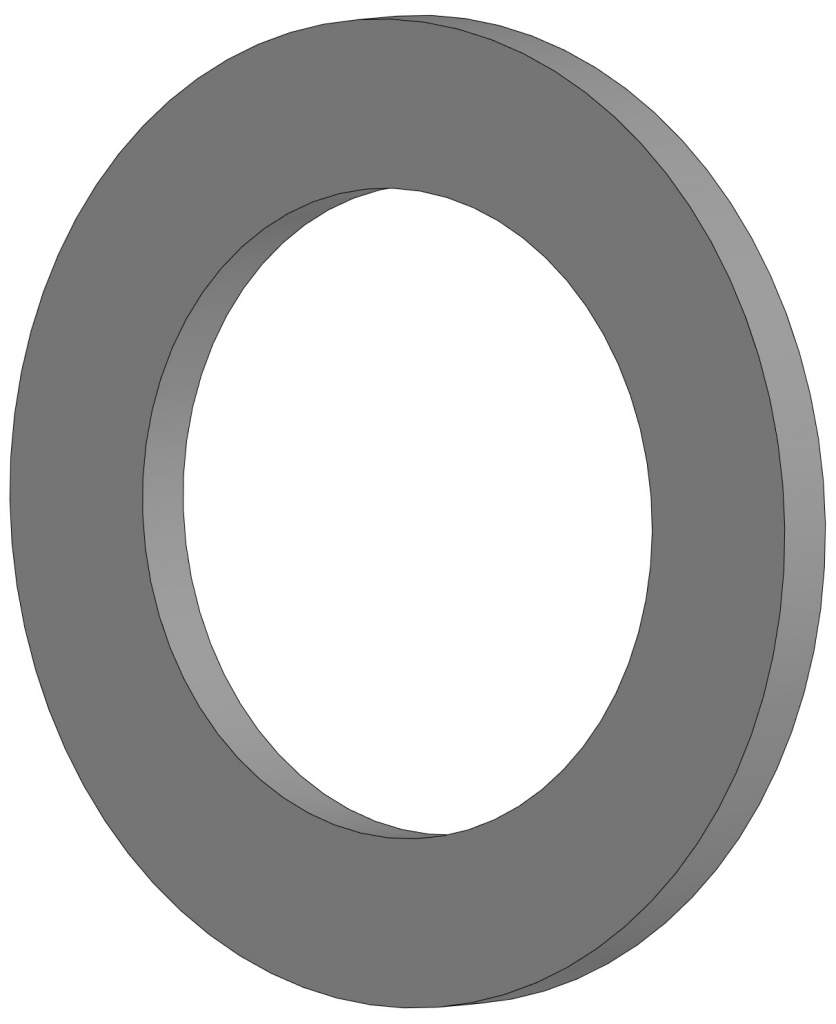

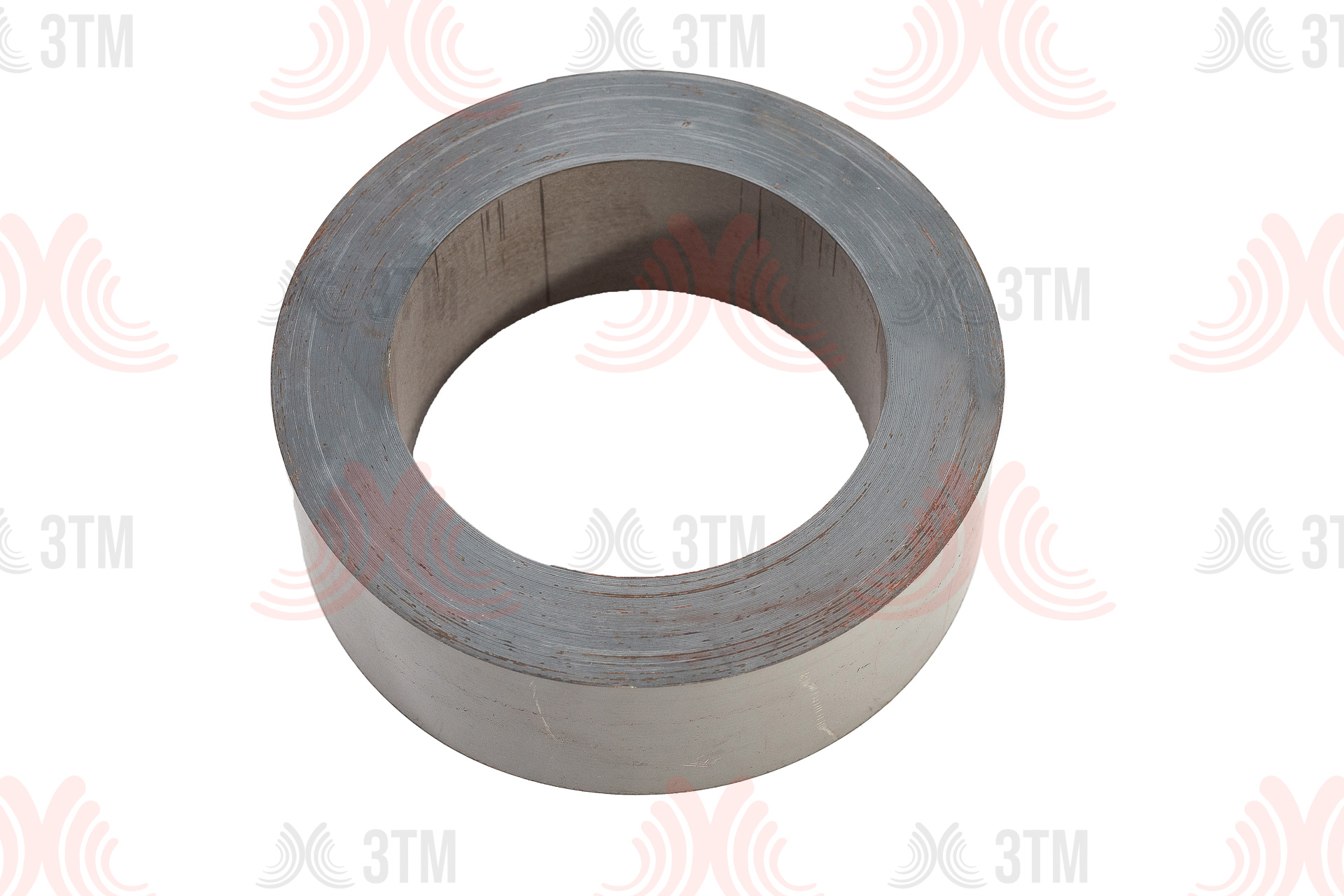

| ОЛ | Кольцевой формы, ленточный |
|

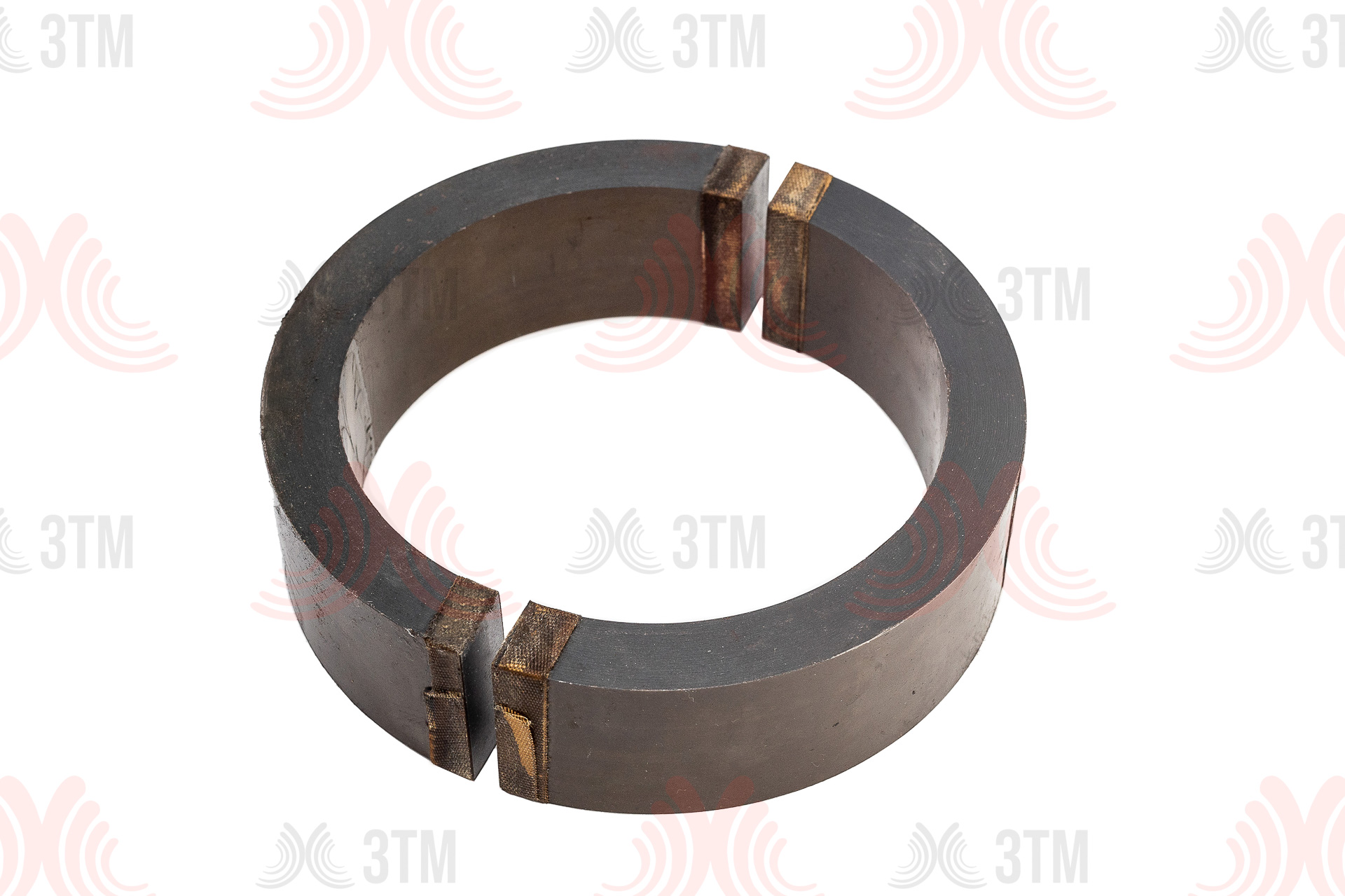

| ОЛР | Кольцевой формы, ленточный, разрезной |
|

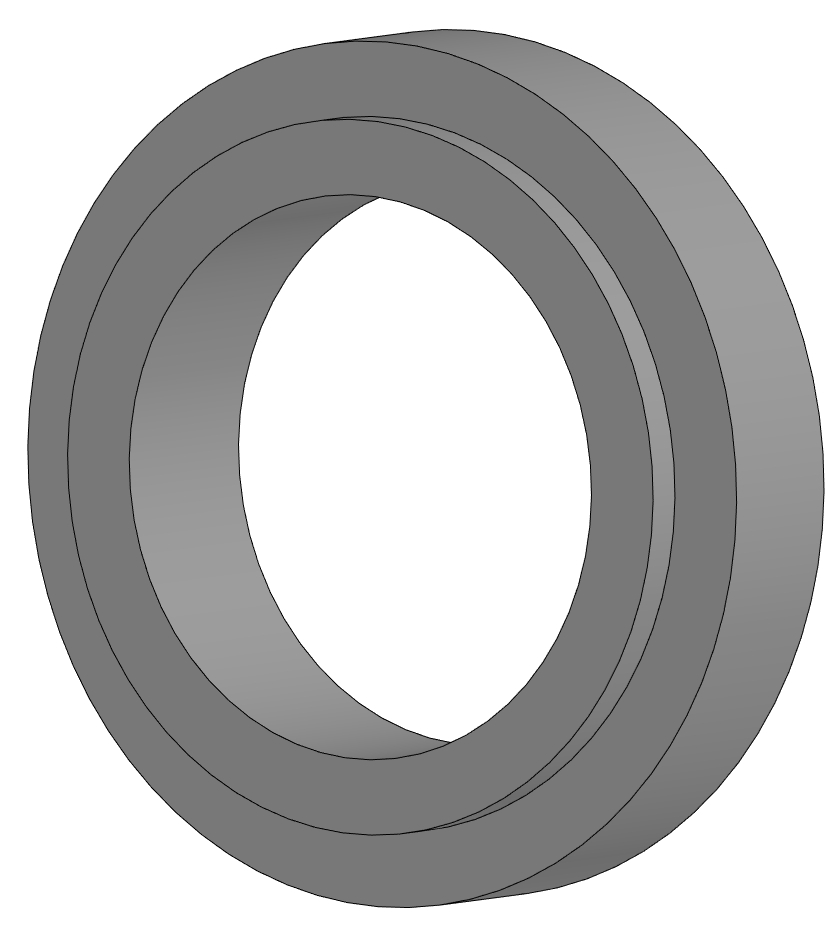

| ОЛС | Кольцевой формы, ленточный, ступенчатый |
|

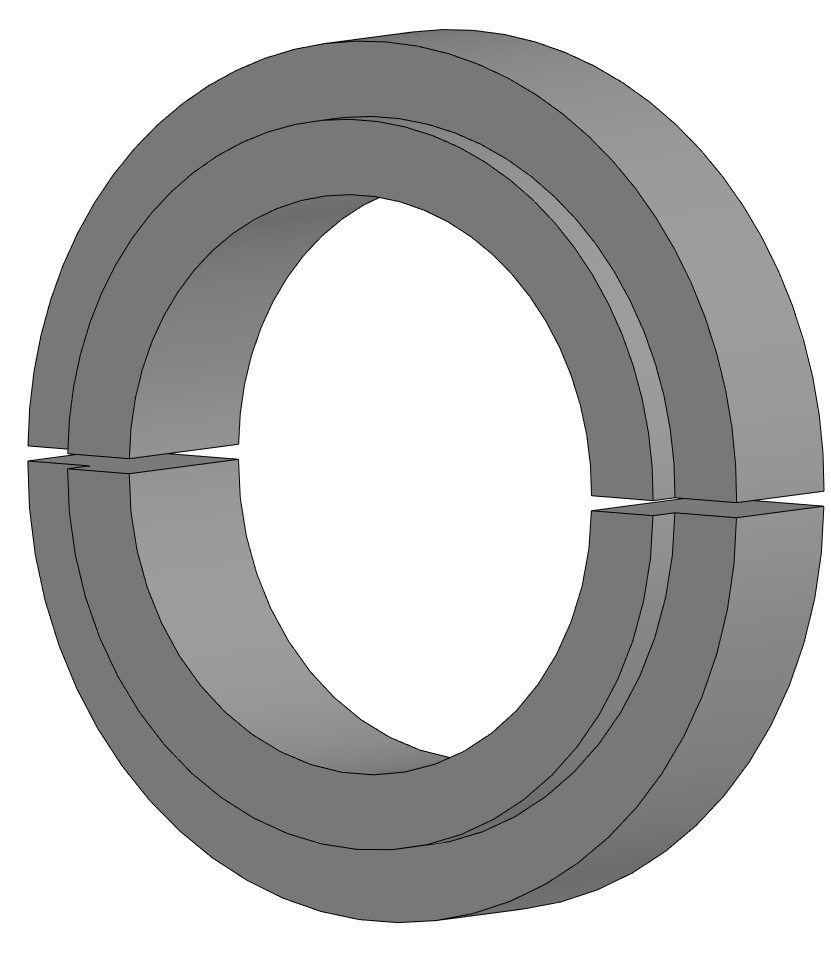

| ОЛСР | Кольцевой формы, ленточный, ступенчатый, разрезной |
|

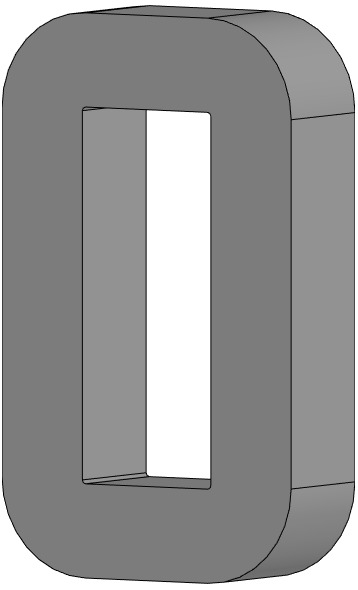

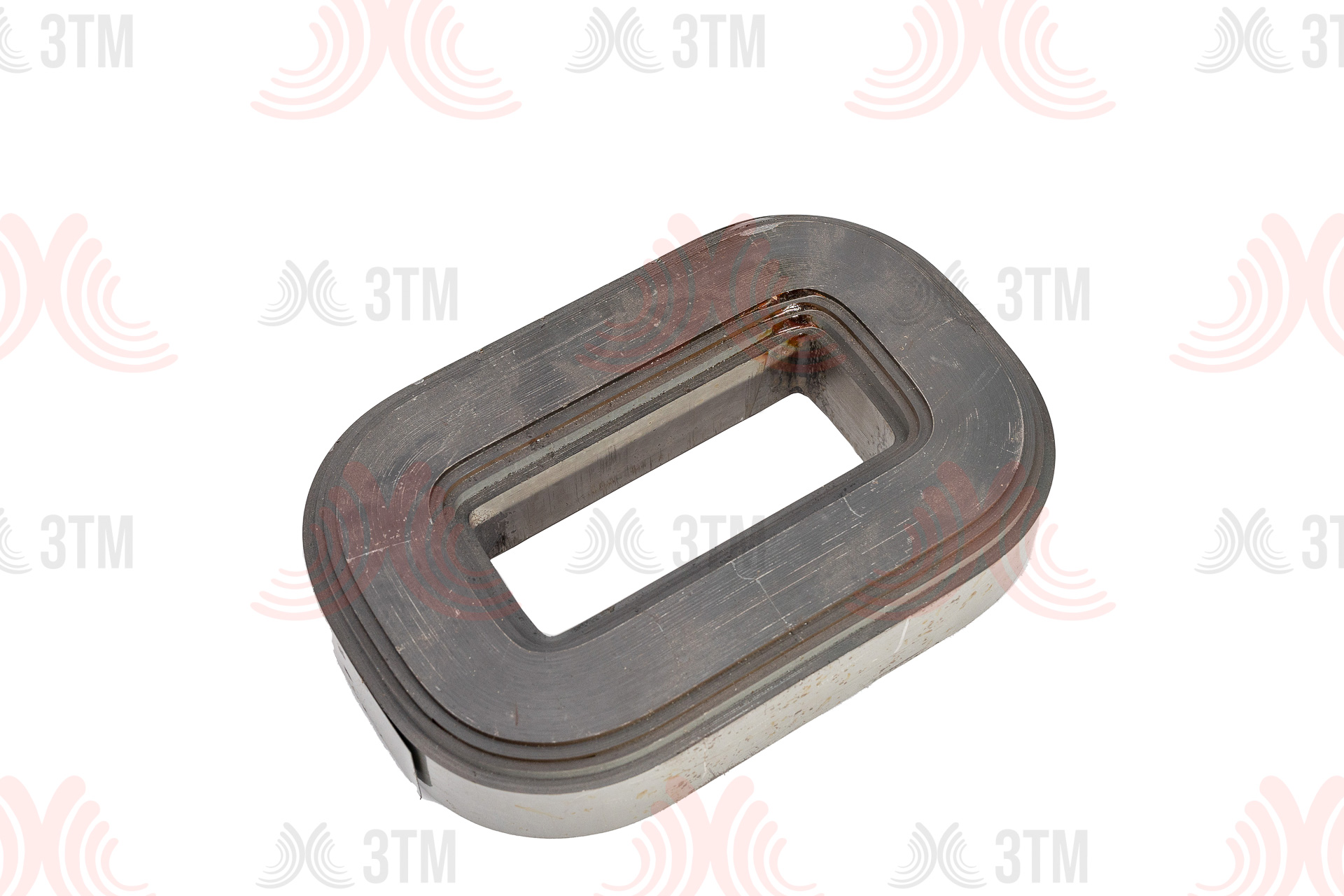

| ПЛ | Прямоугольной формы, ленточный |
|

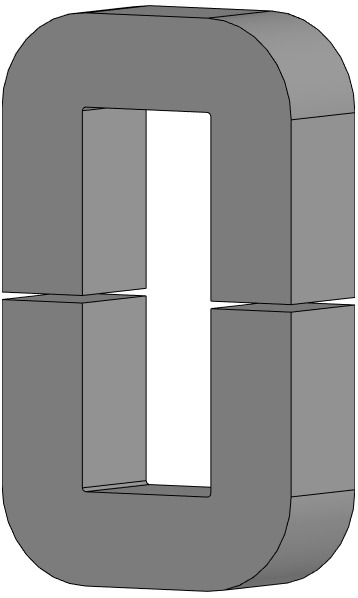

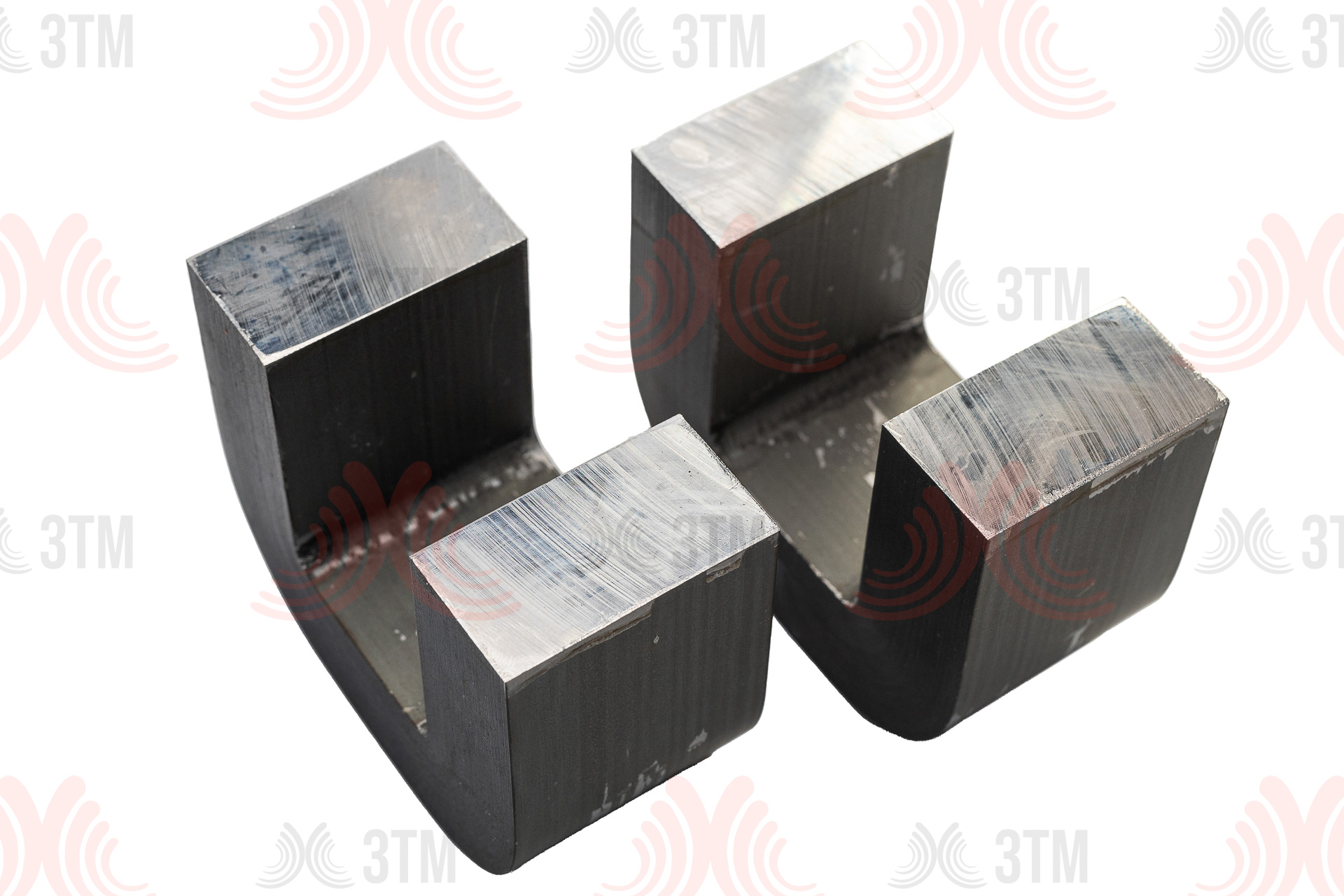

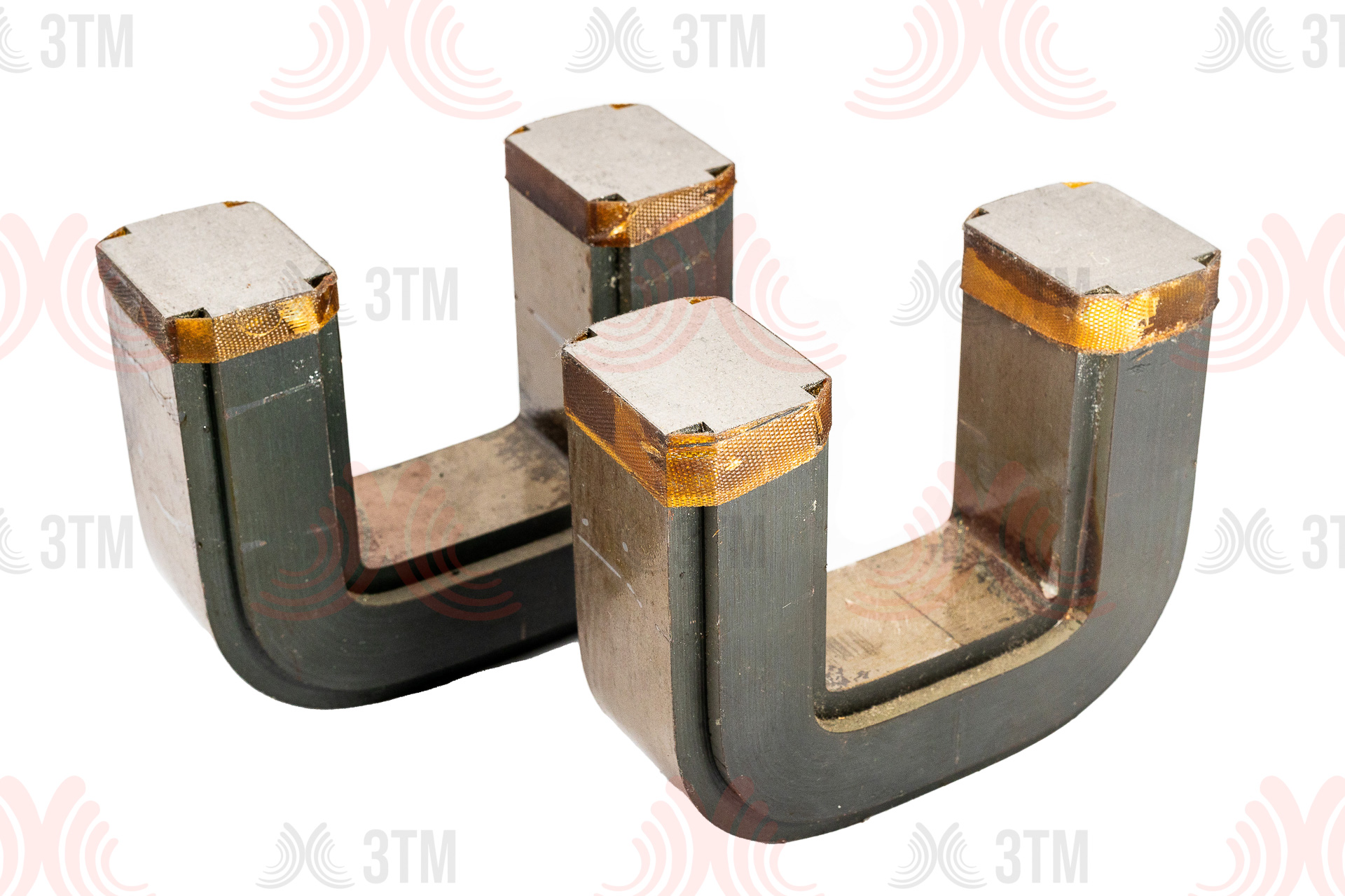

| ПЛР | Прямоугольной формы, ленточный, разрезной |
|

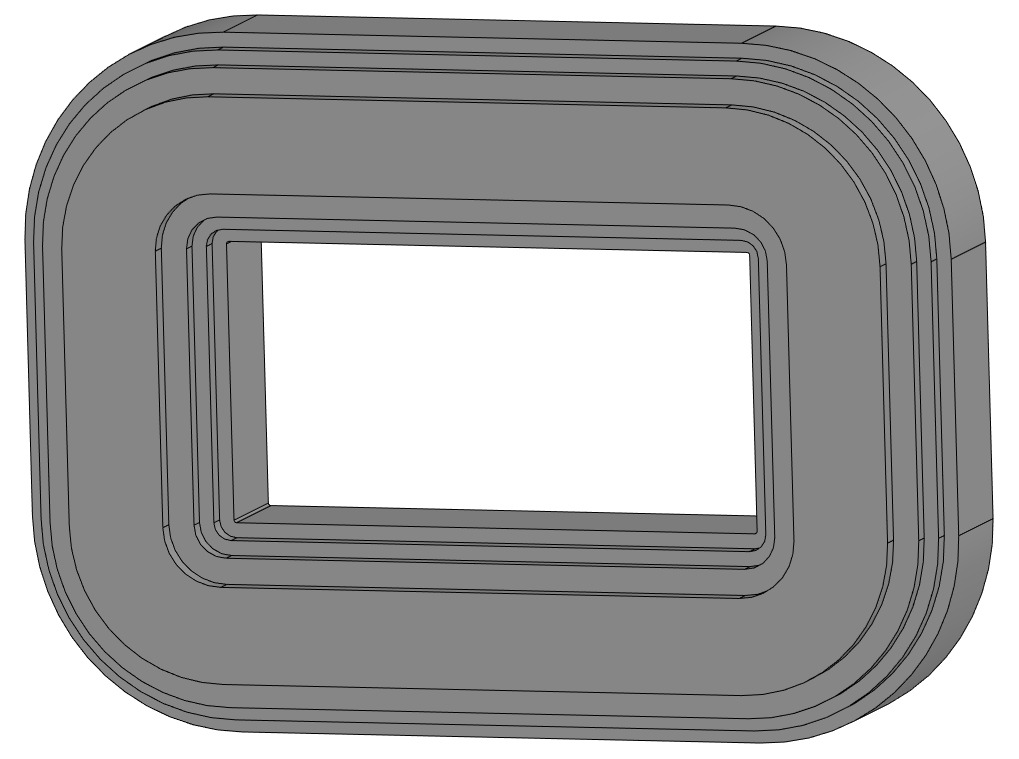

| ПЛС | Прямоугольной формы, ленточный, ступенчатый |
|

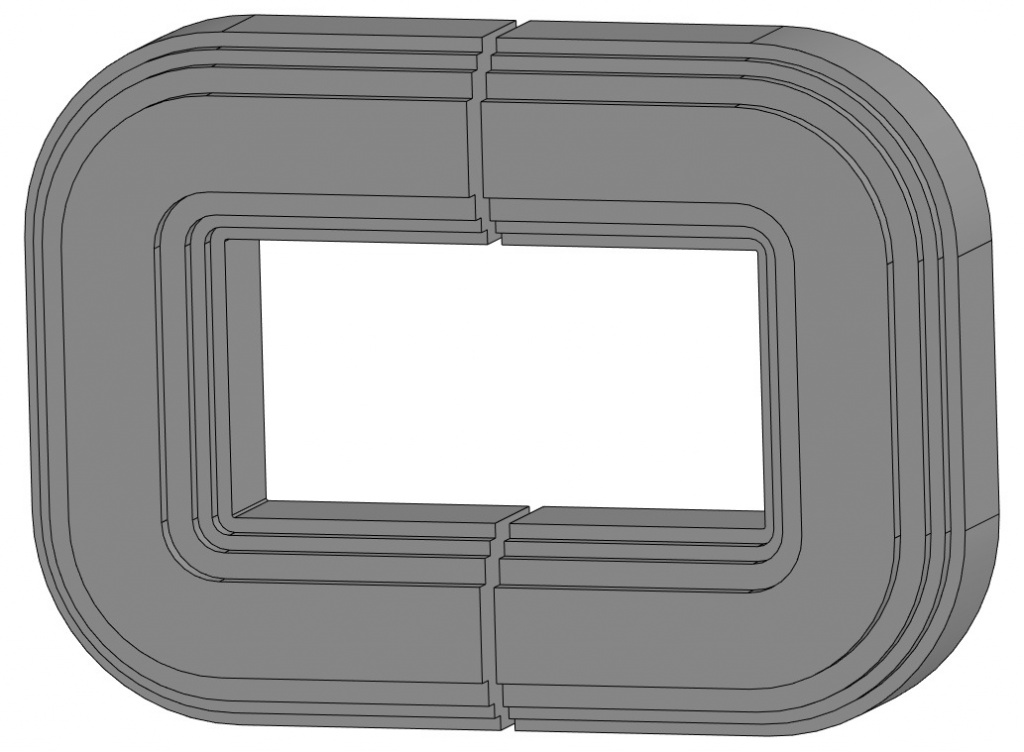

| ПЛСР | Прямоугольной формы, ленточный, ступенчатый, разрезной |
|

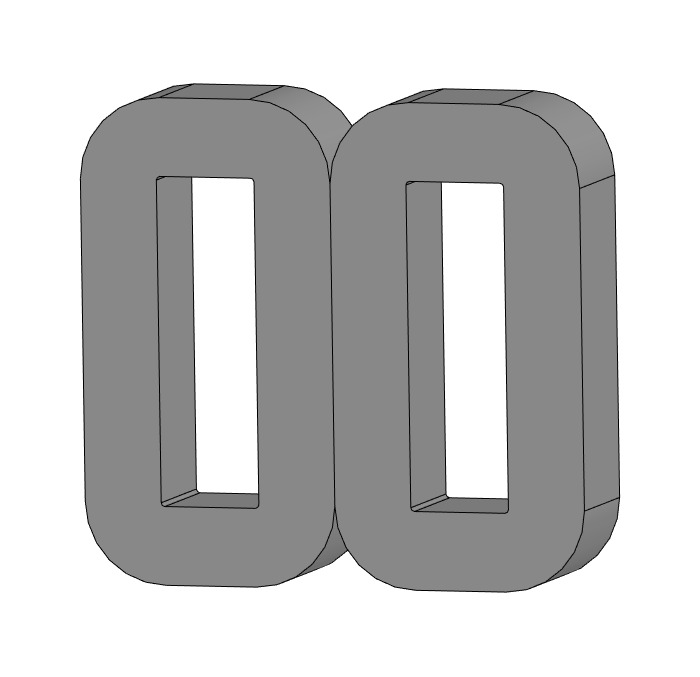

| ШЛ | «Ш» образной формы, ленточный, |
|

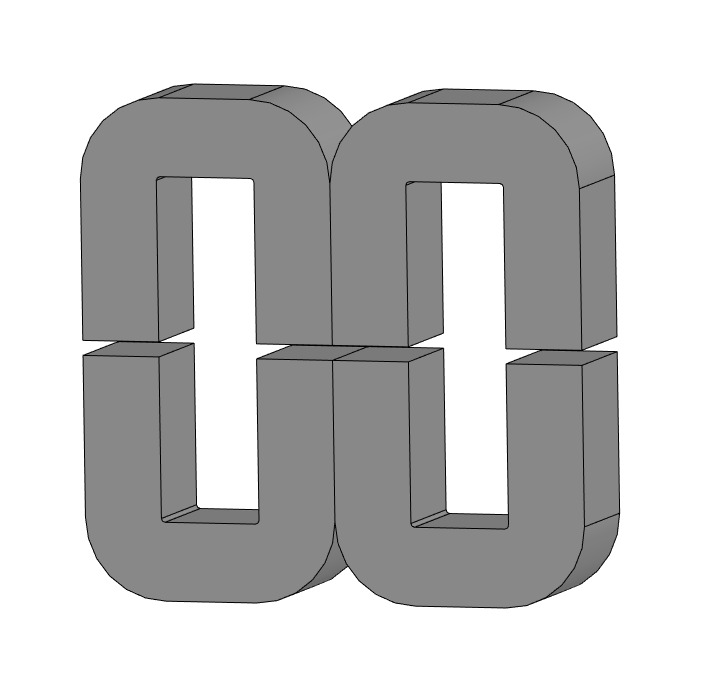

| ШЛР | «Ш» образной формы, ленточный, разрезной |
|

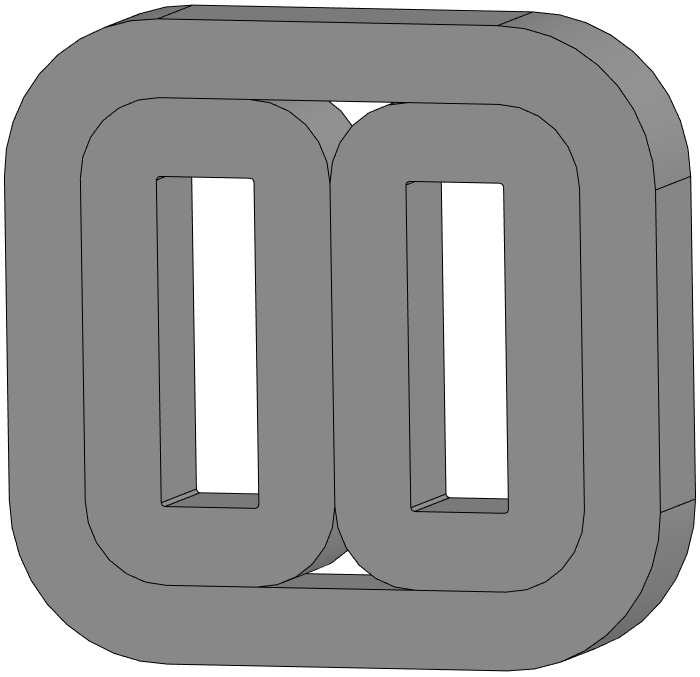

| ТЛ | Трехстержневой, ленточный, |
|

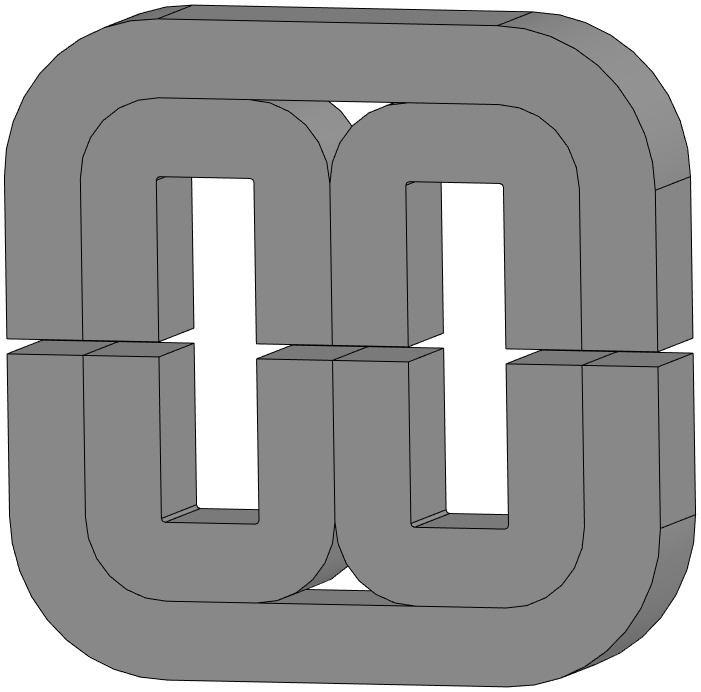

| ТЛР | Трехстержневой, ленточный, разрезной |
|
| ТЛС | Трехстержневой, ленточный, ступенчатый |
|

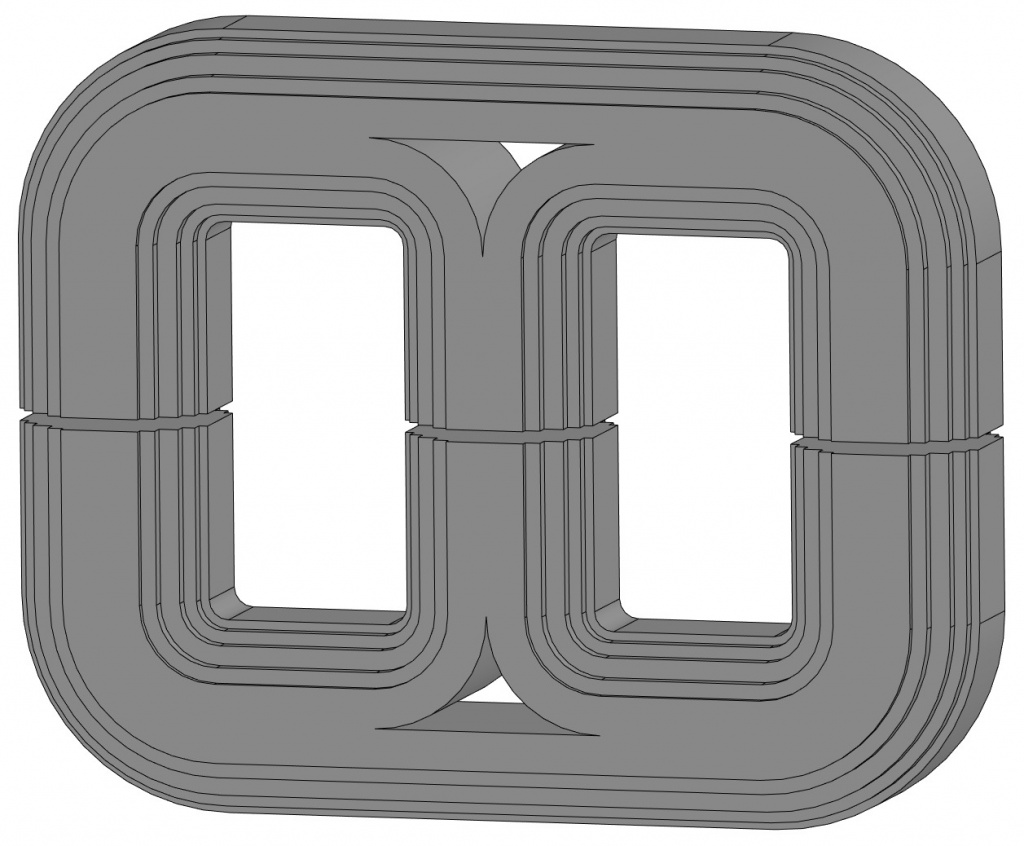

| ТЛСР | Трехстержневой, ленточный, ступенчатый, разрезной |
|
Для заказа магнитопровода тороидальной формы (тип ОЛ) необходимо указать внутренний диаметр d и внешний диаметр D, а также ширину ленты B.
Табл. 1
| Параметр | Допустимое значение |
| Внутренний диаметр d, мм | От 10 до 680 |
| Внешний диаметр D, мм | От 20 до 700 |
| Ширина ленты B, мм | От 10 до 150 мм (шаг ленты 5 мм, исключение 32 мм) |
Для заказа стержневых магнитопроводов (ПЛ, ПЛР, ПЛС, ПЛСР, ШЛ, ШЛР, ШЛС, ШЛСР, ТЛ, ТЛР, ТЛС, ТЛСР) необходимо указать*: высоту намотки – a (a1 -an для ступенчатых магнитопроводов), ширину ленты – b (b1 -bn для ступенчатых магнитопроводов), ширину окна – c и высоту окна – h.
Табл. 2
| Параметр | Допустимое значение |
| Высота намотки а, мм | От 5 до 200 |
| Ширина ленты b, мм | От 10 до 150 мм (шаг ленты 5 мм, исключение 32 мм) |
| Ширина окна c, мм | От 20 до 700 |
| Высота окна h, мм | От 20 до 700 |
*При заказе соотношение параметров уточняется и согласовывается с заказчиком.
