Магнитопроводы ленточные ШЛ
 | Для размещения заказа необходимо указать:
|
Основное предназначение броневого ленточного магнитопровода заключается в том, что его используют для производства трансформаторов. Кроме того, изделие может выступать в качестве основы для присоединения различных переключателей, обмоток, которые играют важную роль в конструкции трансформатора. Применяют их зачастую в приборах и разнообразных аппаратах.
Различают несколько типов изделий. Они зависят от формы сердечника. В данном случае выделяют:
- ШЛ;
- ШЛМ.
Первые — унифицированные, вторые имеют уменьшенное отношение ширины к толщине. Принято обозначать изделие следующим образом — ШЛ 5*6.5. Цифры в названии — это размеры. В данном случае 5 — это толщина навивки, 6.5 — это ширина ленты. Все измеряется в миллиметрах (мм).
Производство изделия
Все размеры и типы магнитопровода изготавливают согласно ГОСТу. В качестве материала для производства используют электротехническую сталь. Толщина стали может быть разной. Самые популярные варианты:
- 0,08-0,1 мм;
- 0,3 мм;
- 0,35 мм.
Производство таких изделий заключается в том, что специалисты собирают стальные пластинки (как правило, плоские), переплетают их между собой, и получается готовое изделие. Из-за способа создания эти магнитопроводы располагают не таким сильным магнитным сопротивлением, как, например, стыковые.
Материалы, используемые для изготовления магнитопроводов:
- Сталь 3406-3409; Толщина 0,3 мм
- Сталь 3425; Толщина 0,1 мм
- Сталь 3414; Толщина 0,5 мм
Наше предприятие изготавливает магнитопроводы по ГОСТ или по требованиям заказчика.

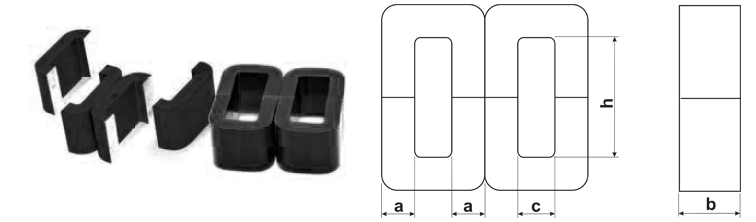

| Наименование | a | b | c | h |
| ШЛ8*8 | 4 | 8 | 8 | 20 |
| ШЛ8*10 | 4 | 10 | 8 | 20 |
| ШЛ8*12,5 | 4 | 12,5 | 8 | 20 |
| ШЛ8*16 | 4 | 16 | 8 | 20 |
| ШЛ10*10 | 5 | 10 | 10 | 25 |
| ШЛ10*12,5 | 5 | 12,5 | 10 | 25 |
| ШЛ10*16 | 5 | 16 | 10 | 25 |
| ШЛ10*20 | 5 | 20 | 10 | 25 |
| ШЛ12*12,5 | 6 | 12,5 | 12 | 30 |
| ШЛ12*16 | 6 | 16 | 12 | 30 |
| ШЛ12*20 | 6 | 20 | 12 | 30 |
| ШЛ12*25 | 6 | 25 | 12 | 30 |
| ШЛ16*16 | 8 | 16 | 16 | 40 |
| ШЛ16*20 | 8 | 20 | 16 | 40 |
| ШЛ16*25 | 8 | 25 | 16 | 40 |
| ШЛ16*32 | 8 | 32 | 16 | 40 |
| ШЛ20*20 | 10 | 20 | 20 | 50 |
| ШЛ20*25 | 10 | 25 | 20 | 50 |
| ШЛ20*32 | 10 | 32 | 20 | 50 |
| ШЛ20*40 | 10 | 40 | 20 | 50 |
| ШЛ25*25 | 12,5 | 25 | 25 | 62,5 |
| ШЛ25*32 | 12,5 | 32 | 25 | 62,5 |
| ШЛ25*40 | 12,5 | 40 | 25 | 62,5 |
| ШЛ32*32 | 16 | 32 | 32 | 80 |
| ШЛ32*40 | 16 | 40 | 32 | 80 |
| ШЛ32*50 | 16 | 50 | 32 | 80 |
| ШЛ40*40 | 20 | 40 | 40 | 100 |
| ШЛ40*50 | 20 | 50 | 40 | 100 |
| ШЛ40*64 | 20 | 64 | 40 | 100 |
| ШЛ40*80 | 20 | 80 | 40 | 100 |
| ШЛМ10*8 | 5 | 8 | 6 | 18 |
| ШЛМ10*10 | 5 | 10 | 6 | 18 |
| ШЛМ10*12,5 | 5 | 12,5 | 6 | 18 |
| ШЛМ10*16 | 5 | 16 | 6 | 18 |
| ШЛМ10*20 | 5 | 20 | 6 | 18 |
| ШЛМ12*10 | 6 | 10 | 8 | 23 |
| ШЛМ12*12,5 | 6 | 12,5 | 8 | 23 |
| ШЛМ12*16 | 6 | 16 | 8 | 23 |
| ШЛМ12*20 | 6 | 20 | 8 | 23 |
| ШЛМ12*25 | 6 | 25 | 8 | 23 |
| ШЛМ16*12,5 | 8 | 12,5 | 9 | 26 |
| ШЛМ16*16 | 8 | 16 | 9 | 26 |
| ШЛМ16*20 | 8 | 20 | 9 | 26 |
| ШЛМ16*25 | 8 | 25 | 9 | 26 |
| ШЛМ16*32 | 8 | 32 | 9 | 26 |
| ШЛМ20*16 | 10 | 16 | 12 | 36 |
| ШЛМ20*20 | 10 | 20 | 12 | 36 |
| ШЛМ20*25 | 10 | 25 | 12 | 36 |
| ШЛМ20*32 | 10 | 32 | 12 | 36 |
| ШЛМ20*40 | 10 | 40 | 12 | 36 |
| ШЛМ25*20 | 12,5 | 20 | 15 | 45 |
| ШЛМ25*25 | 12,5 | 25 | 15 | 45 |
| ШЛМ25*32 | 12,5 | 32 | 15 | 45 |
| ШЛМ25*40 | 12,5 | 40 | 15 | 45 |
| ШЛМ25*50 | 12,5 | 50 | 15 | 45 |
| ШЛМ32*25 | 16 | 25 | 18 | 55 |
| ШЛМ32*32 | 16 | 32 | 18 | 55 |
| ШЛМ32*40 | 16 | 40 | 18 | 55 |
| ШЛМ32*50 | 16 | 50 | 18 | 55 |
| ШЛМ40*32 | 20 | 32 | 24 | 72 |
| ШЛМ40*40 | 20 | 40 | 24 | 72 |
| ШЛМ40*50 | 20 | 50 | 24 | 72 |
| ШЛО6*6,5 | 3 | 6,5 | 10 | 22 |
| ШЛО6*8 | 3 | 8 | 10 | 22 |
| ШЛО6*10 | 3 | 10 | 10 | 22 |
| ШЛО6*12,5 | 3 | 12,5 | 10 | 22 |
| ШЛО6*16 | 3 | 16 | 10 | 22 |
| ШЛР8*28 | 4 | 28 | 8 | 20 |
Преимущества продукции от «Завода трансформаторов и магнитопроводов»
Изучив характеристики магнитопровода, можно выделить его преимущества. Стоит отметить магнитную проницаемость. Наша продукция имеет хороший показатель этого критерия. При воздействии температур изделие показывает хорошие показатели устойчивости. Также еще одним достоинством можно считать стойкость к механическим повреждениям. Благодаря нашей продукции получаются незначительные потери рассеивания и вихревых токов.
Для заказа продукции оставляйте заявку на сайте или звоните по контактному телефону. Узнать наличие товара на складе и способ оплаты можно у менеджера. «Завод трансформаторов и магнитопроводов» на рынке больше 20 лет. Качество нашей продукции гарантируем. Цена рассматривается индивидуально по каждому заказу.
Купить с доставкой в Екатеринбург и любой регион Российской Федерации просто. Сделайте заказ и укажите способ доставки.
